产品展示

技术文档 KNOWLEDGE

联系我们 CONTACT

电话：13522747442
传真：86-10-56339395
网络：86-10-56339359
邮件：770929015@qq.com

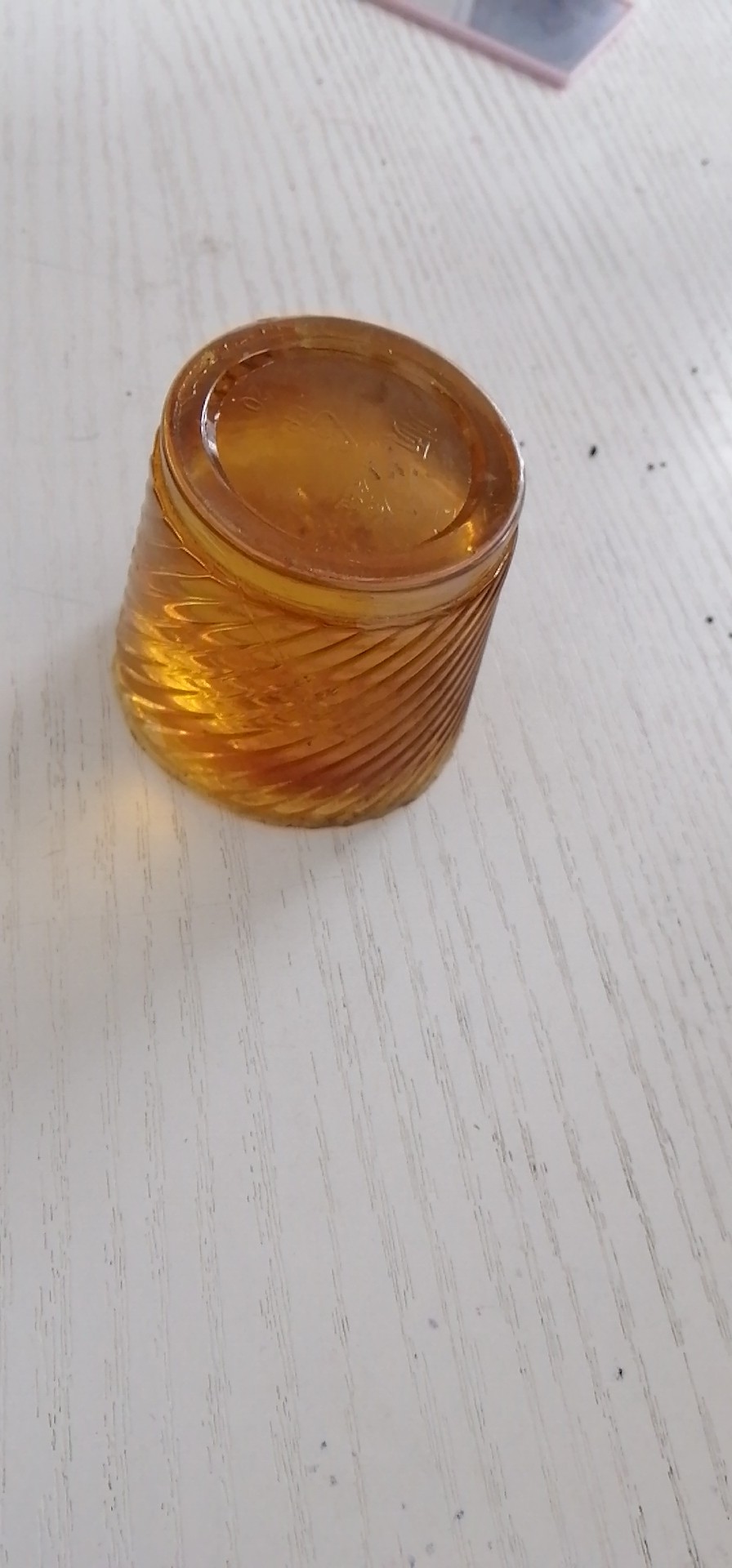

产品名称：改性环氧树脂灌缝胶----灌浆树脂

·混凝土结构性微细裂缝灌浆处理专用树脂胶

·黏度低、强度高

·树脂本体收缩小、韧性好、适应力强

·钢-钢拉伸剪切强度：11.5Mpa

·抗拉强度：22.6Mpa

·抗压强度：62.8Mpa

·受拉弹性模量：1527Mpa

·适用于灌补宽度＞0.5mm的结构性微细裂缝。

·可对砂浆、混凝土、砖板空鼓缝隙等各种状况进行灌浆加固处理。

·材料配制：

A、将A料和B料按比例混合搅拌均匀，根据现场裂缝实际宽度与施工条件可以在混合液中加入适量稀释剂（如：丙酮、酒精或树脂专用稀释剂）进行稀释。

B、施工温度5℃以上，初凝时间24h，完全固化5~7天。

·树脂胶操作时间与温度的关系:

温度	5℃	25℃	35℃
可操作时间	1h	40min	20min

·裂缝宽度与注入口间距的关系：

裂缝宽度（mm）	0.1~0.3	0.3~0.5	0.5~1.0	1.0~3.0
注入口间距（mm）	10~20	20~30	30~40	40

·混凝土结构裂缝修补施工说明：

裂缝调查，原因分析

调差裂缝现状：宽度、长度，是否贯通，是否漏水，开裂时间，使用材料，环境条件等。分析开裂原因，指定修复方案。

基层处理，确定注入口

清理裂缝表面灰尘，确保干燥牢固，按15~20cm间距标出注入口，尽量位于裂缝较宽，开口较通畅位。

粘贴底座，封闭裂缝

采用WSG封缝胶在预先标出的注入口上粘贴底座，并沿裂缝表面涂刮WSG封缝胶，宽度5cm，确保封严。

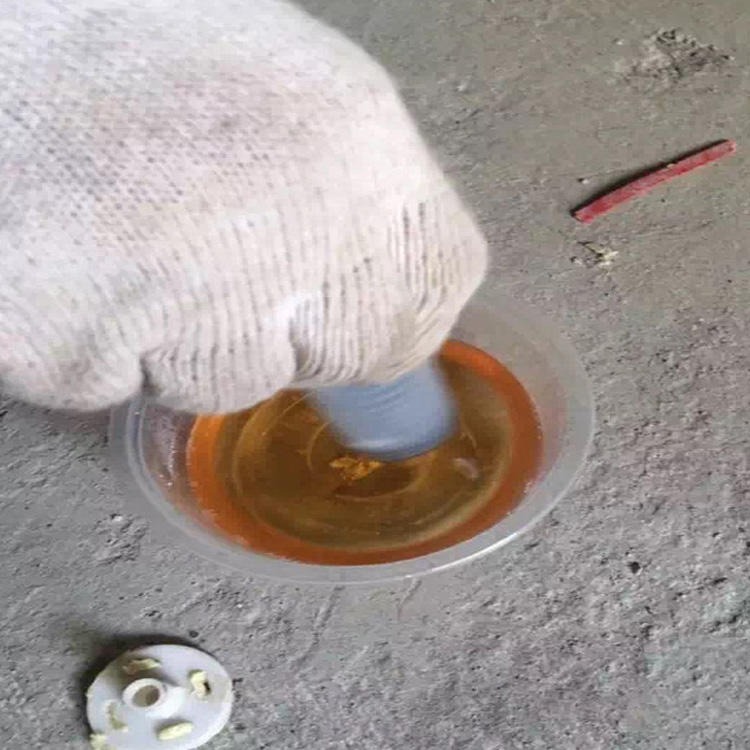

配置树脂，连续注胶

按比例配置WSG-改性环氧树脂灌缝胶，导入管中，把装有树脂的灌浆器旋紧于底座上，松开弹簧进行注胶。树脂不足，可反复补充，直至注满全部裂缝。

注胶完毕，拆除灌浆器，基层复原

注胶完毕应立即拆下灌浆器，用酒精浸泡清洗。待树脂固化后可敲掉底座与堵头，必要时可用砂轮机对表面封缝胶进行打磨，恢复基层原状。

·包装：16kg±4kg/组

·储存：储存在阴凉干燥通风处，保质期6个月。长期静置会出现分层现象，使用前须充分搅匀。
